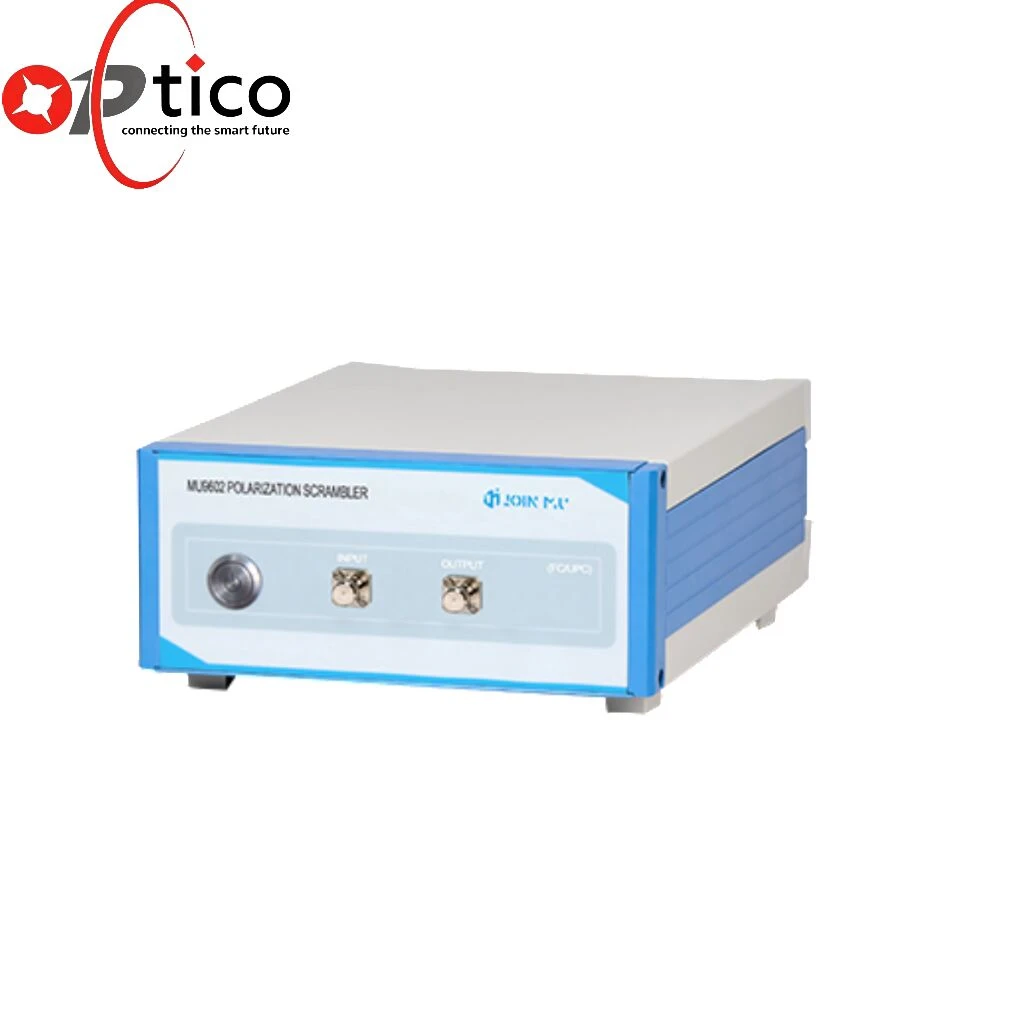

Scrambler โพลาไรซ์ความเร็วสูง
การสูญเสียการแทรก : < 0. 2dB
การสูญเสียคืน : > 50dB
เวลาตอบสนองที่รวดเร็ว
พลังงานต่ำ สามารถควบคุมโหมดได้
ความหนาแน่นของการบูรณาการสูง
รายละเอียดผลิตภัณฑ์
- พัฒนาขึ้นตามหลักการของ-การหักเหของแสงที่เหนี่ยวนำให้เกิดความเครียดในไฟเบอร์ออปติกเพียโซอิเล็กทริก เครื่องโพลาไรซ์โพลาไรเซชันความเร็วสูงนี้มีลักษณะ-การออกแบบเส้นทางแสงแบบรวมไฟเบอร์ทั้งหมด โมดูลขับเคลื่อนเพียโซอิเล็กทริกที่มีความแม่นยำสูง-บีบเส้นใยแบบไดนามิกเพื่อปรับสถานะโพลาไรเซชันของแสงที่ส่ง สุ่มโพลาไรเซชันของแสงที่ตกกระทบอย่างรวดเร็ว และทำให้สามารถครอบคลุมสถานะโพลาไรเซชันทั้งหมดได้ทั่วทั้งทรงกลม Poincaré ทั้งหมด
- ช่วงความยาวคลื่นในการทำงานมาตรฐานของเครื่องโพลาไรเซชันความเร็วสูงครอบคลุม 1250~1650 นาโนเมตร พร้อมตัวเลือกความยาวคลื่นที่ปรับแต่งได้ตามคำขอ อัลกอริธึมดั้งเดิมสามแบบได้รับการติดตั้งไว้ล่วงหน้า: โหมดโพลาไรซ์แบบเต็ม- โหมดลูปสาม-จำลอง และโหมดไฮบริด อุปกรณ์นี้มาพร้อมกับอินเทอร์เฟซการสื่อสาร RS232 มาตรฐานและซอฟต์แวร์ควบคุมคอมพิวเตอร์-ขั้นสูงที่เป็นเอกสิทธิ์ อุปกรณ์นี้ช่วยให้สามารถกำหนดค่าความเร็วสัญญาณรบกวนและโหมดการทำงานที่ควบคุมด้วยตนเองหรือโดยโปรแกรมได้
- มีการใช้งานกันอย่างแพร่หลายทั่วทั้งแอปพลิเคชันทดสอบการสื่อสารด้วยแสงต้นน้ำและปลายน้ำ เครื่องโพลาไรเซชันสแครมเบลอร์รองรับการวัด PDL, การจำลองลิงก์ PMD, การลดโพลาไรเซชันสำหรับไฟเบอร์เลเซอร์, การเพิ่มประสิทธิภาพการป้องกัน-โพลาไรเซชัน-การซีดจางสำหรับการตรวจจับออปติกของไฟเบอร์- และการสอบเทียบลักษณะโพลาไรเซชันของโมดูลออปติคัลที่เชื่อมโยงกันและส่วนประกอบออปโตอิเล็กทรอนิกส์ มีจำหน่ายในสองตัวเลือกรูปแบบ-: หน่วยสแตนด์อโลนแบบตั้งโต๊ะและเวอร์ชัน OEM แบบโมดูลาร์
ข้อมูลจำเพาะของผลิตภัณฑ์
| คุณสมบัติทางกายภาพ | พารามิเตอร์ |
| วงทำงาน | 1250~1650nm/ปรับแต่งได้ |
| การสูญเสียการแทรก | <1. 0dB |
| รูปแบบการทำงาน | โพลาไรเซชันแบบเต็ม, ไตรไซคลิกแบบอะนาล็อก, แบบผสม |
| เวลาตอบสนองคำสั่ง | <10mS |
| กำลังไฟฟ้าเข้าสูงสุด | 500มิลลิวัตต์ |
| เวลาทริกเกอร์ | <20uS |
| ขั้วต่อไฟเบอร์ออปติก | FC/APC/ปรับแต่งได้ |
| อินเตอร์เฟซการสื่อสาร | พอร์ตอนุกรม RS232 ระดับ |
| ข้อมูลจำเพาะปลั๊กอินอินเทอร์เฟซ- | 3.81mm-6P (เฉพาะโมดูล) |
| ความเร็วในการวัด | 250มิลลิวินาที |
| อินพุตไฟ AC | 220V,50Hz |
| เวลาเครื่องยนต์ร้อน | 15 นาที |
| อุณหภูมิในการทำงาน | +10~+40 องศา |
| อุณหภูมิในการจัดเก็บ | -15~+70 องศา |
| น้ำหนัก | 4กก |
| ขนาดรูปลักษณ์ | 235*104*300 มม. (พร้อมขา) |
คุณสมบัติผลิตภัณฑ์
การสูญเสียต่ำและความมั่นคงสูง
การประกบไฟเบอร์ฟิวชั่น-ที่ได้รับการปรับปรุงแล้วทั้งหมดจะให้ค่า IL＜0.2 dB และ RL>50 dB โดยทั่วไป โดยมีการสะท้อนกลับเล็กน้อย- PDL ต่ำพิเศษ - และการมอดูเลตเฟสคงเหลือช่วยให้-ประสิทธิภาพออปติคอลอิสระแบบดริฟท์ที่กำลังอินพุตสูงสำหรับ-การทดสอบแหล่งพลังงานสูง-ในระยะยาวและส่วนประกอบแบบพาสซีฟที่มีความแม่นยำ
การตอบสนองที่รวดเร็วและการแย่งชิงที่สม่ำเสมอ
การตอบสนองของคำสั่ง <10 ms, ทริกเกอร์ภายนอกลดลงเหลือ 20 μs, 250 ms ต่อการกวาดล้างแบบรบกวน อัลกอริธึมวิถีโคจรที่เป็นกรรมสิทธิ์มอบการครอบคลุมทรงกลม Poincaré ที่หนาแน่นและสม่ำเสมอมากกว่าเครื่อง Scrambler แบบกลไก 3 ลูปแบบดั้งเดิม โดยจำลองความแปรผันของโพลาไรเซชันของไฟเบอร์แบบสุ่มอย่างแม่นยำ เพื่อรักษาผลการทดสอบ PDL และ PMD ที่แม่นยำและทำซ้ำได้
หลาย-โหมดและการเขียนโปรแกรมอย่างง่าย
โหมด Scrambling ที่ตั้งไว้ล่วงหน้าสามโหมดพร้อมความถี่ที่ปรับแต่งได้อย่างเต็มที่และเส้นทางการสแกน อินเทอร์เฟซ RS232 มาตรฐานเชื่อมต่อกับฟิกซ์เจอร์ทดสอบอัตโนมัติและระบบทดสอบมวลโมดูล 800G/1.6T- ได้อย่างราบรื่น การควบคุมแบทช์ระยะไกลผ่านโฮสต์พีซีเหมาะกับการวิจัยและพัฒนาและการผลิตตามปริมาณ
กะทัดรัดและสิ่งแวดล้อม-ทนทาน
เครื่องขนาดกะทัดรัด 4 กก. ทำงานที่อุณหภูมิ 10 องศา ~40 องศาสำหรับการใช้งาน และ -15 องศา ~70 องศาสำหรับการจัดเก็บโดยมีสมรรถนะที่มั่นคงท่ามกลางความผันผวนของอุณหภูมิ มาตรฐานเอฟซี/APC; ตัวเชื่อมต่อ UPC / PM เป็นตัวเลือก มีจำหน่ายในรูปแบบยูนิตตั้งโต๊ะแบบสแตนด์อโลนหรือโมดูลไดรเวอร์แบบแยกสำหรับการปรับแต่งด้าน R&D และการบูรณาการ OEM
การใช้งานผลิตภัณฑ์
การจำลอง PMD
ไฟเบอร์เลเซอร์
การวิเคราะห์ภาพทางการแพทย์
การตรวจจับไฟเบอร์ออปติก
เครื่องมือวัดและทดสอบ
การวิเคราะห์ผลโพลาไรเซชันของอุปกรณ์ออปติก
การเปรียบเทียบโพลาไรซ์และผลกระทบจากการรบกวน
- เครื่องวิเคราะห์การเอียงแบบโพลาไรเซชันสามารถครอบคลุมลูกบอล Banga ได้เต็มรูปแบบในเวลาอันสั้นมาก รูปที่ 1 และ 2 ตามลำดับแสดงการเปรียบเทียบระหว่างสถานะโพลาไรเซชันต่างๆ ที่สร้างโดยเครื่องวิเคราะห์การเอียงโพลาไรเซชันกับตัวควบคุมโพลาไรเซชันวงแหวนสาม-แบบกลไกทั่วไป ตลอดจนอัตราการครอบคลุมของลูกบอล Banga
|
|
|
| รูปที่ 1 ความครอบคลุมของ MU9602 Deflection Biasing Ball | รูปที่ 2.ความครอบคลุมของตัวควบคุมวงแหวนหวาดระแวงแบบกลไกสาม- อคติการรบกวน และการเพิ่มลูกบอล |
